PLANS_DE_SIDE



retour a fabriquer une caisse



cliquer sur les mini-plans pour les agrandir

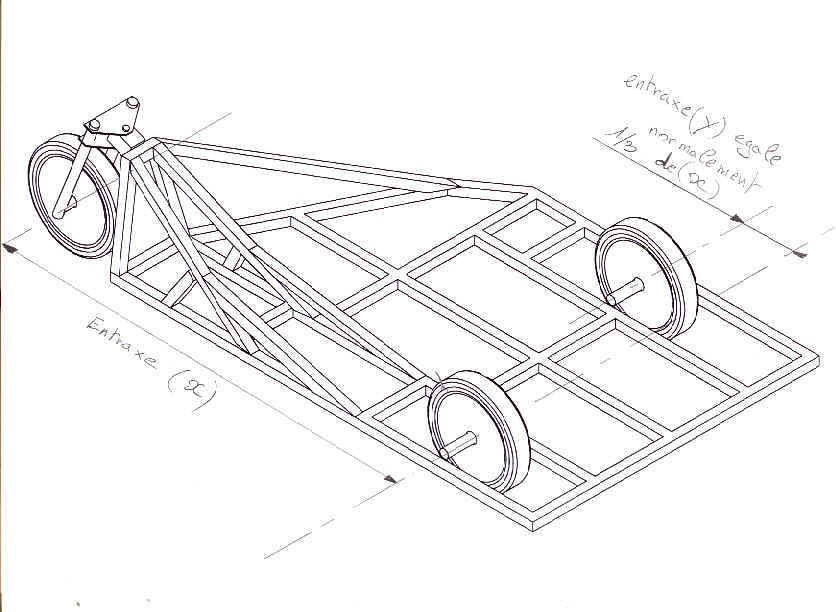

Plan 3D du châssis

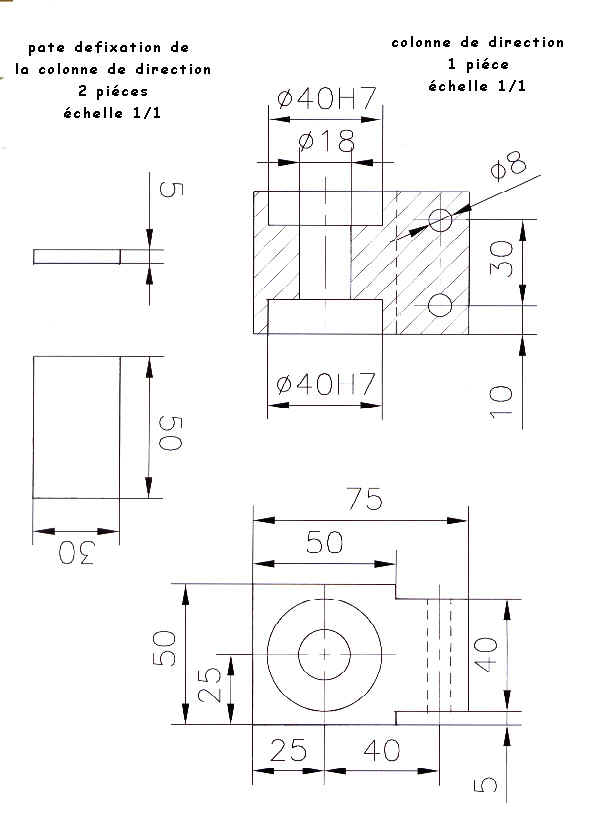

colonne de direction

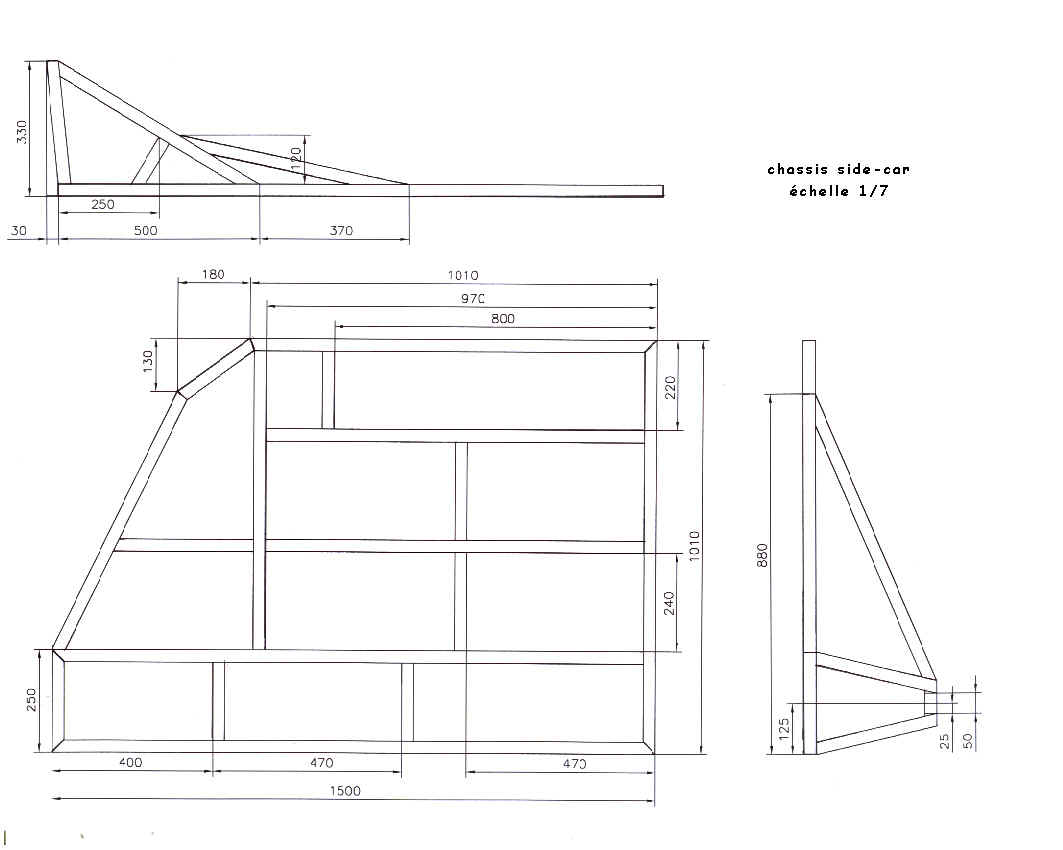

plan du châssis

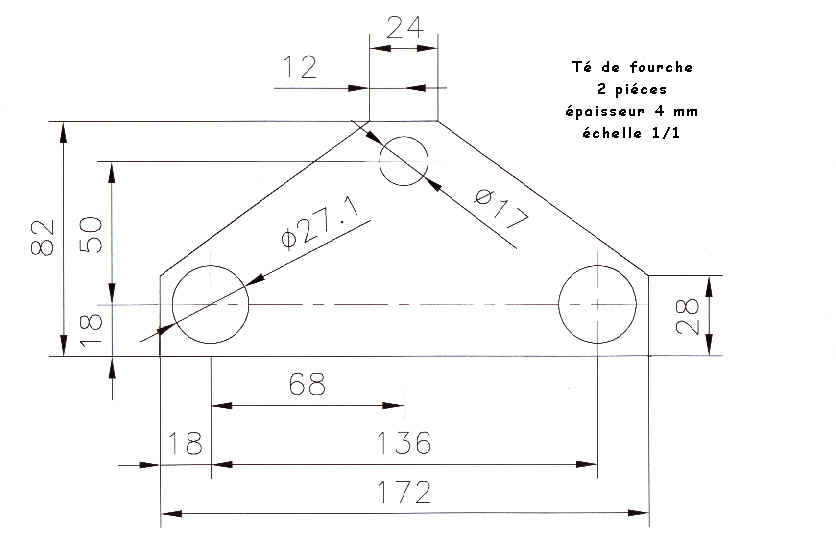

Té de fourche

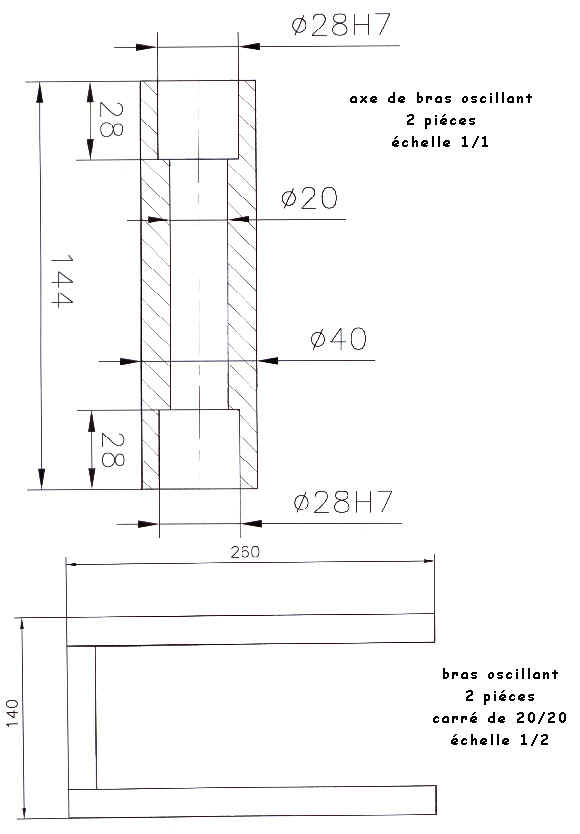

bras oscillant




Attention si vous prenez une licence vous pourrez bénéficier

de la centrale d'achat de la fédération





pour d'autres renseignements voir les normes techniques ou nous contacter.
